Terminal redondo

Los terminales redondos aseguran una conexión eléctrica segura entre el cable y la pieza de conexión. Los terminales redondos también se utilizan para unir dos cables eléctricos. Los terminales redondos son populares, entre otras, en la electrotecnia, la automoción y la industria. WKK distribuye diferentes tipos, medidas y colores de terminales redondos. Además, vendemos también diferentes accesorios de terminales redondos, como surtido de terminales redondos y alicates.

¿Cuándo se debe utilizar un terminal redondo?

Se utilizan los terminales redondos cuando se quieren conectar o desconectar cables de forma segura a aparatos eléctricos, paneles de alimentación o control, cajas de conexión o máquinas. Además, también se utilizan para unir cables eléctricos. El producto protege a los aparatos, los cables y las personas. En la mayoría de los casos, los terminales redondos se utilizan para conexiones temporales que se tienen que poder desconectar o sustituir fácilmente. Para las instalaciones permanentes también se pueden utilizar, pero es menos común.

¿Cómo funciona un terminal redondo?

Los terminales redondos ofrecen uno de los métodos más seguros y utilizados para la conexión de cables. El producto está diseñado para facilitar la conexión y desconexión de cables para realizar mantenimiento o reparaciones.

El cable eléctrico transmite la corriente eléctrica, por ejemplo, a un aparato eléctrico o a un panel de control. El terminal redondo proporciona una conexión segura. Es importante que la medida del cable y la capacidad eléctrica del conector sean adecuadas. Cuando la conexión o la capacidad eléctrica no son correctas, se puede producir un corto circuito o una fuga. Esto puede provocar daños en la máquina, en el aparato o incluso poner en peligro al operario.

Los terminales redondos y las punteras huecas no son lo mismo. En principio, ambos grupos de producto tienen los mismos objetivos generales (protección y guía). Sin embargo, las aplicaciones son distintas. Un terminal redondo une cables a otros cables o aparatos para extender de forma segura la conexión eléctrica entre diversos extremos. Una puntera hueca, por el contrario, se utiliza para los cables que han alcanzado un terminal (terminales de tornillo, como regletas o fusibles automáticos). Además, el conector de una puntera hueca se contrae, mientras que en el terminal hueco se contrae la funda aislante.

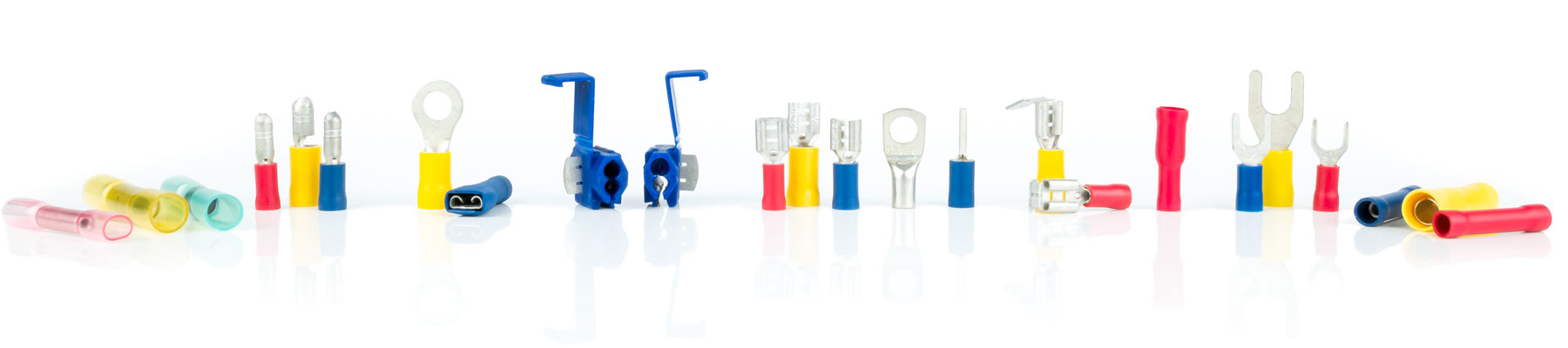

Diferentes tipos: terminales redondos aislados y sin aislar

WKK distribuye diferentes tipos de terminales redondos: aislados y sin aislar. En un entorno reducido o en un sistema donde los cables están muy juntos se deben utilizar terminales redondos aislados. De otra forma, existe la posibilidad de cortocircuito entre los cables.

Los terminales redondos sin aislar se utilizan en ubicaciones donde hay mucho espacio o si se debe aportar electricidad o señal eléctrica a una zona amplia. Los terminales redondos sin aislar son una solución más económica que la variedad aislada. A posteriori se pueden aislar (de forma impermeable) los terminales redondos sin aislar con un tubo termorretráctil.

Material del conector

Un terminal redondo tiene un conector (opcionalmente) con una pieza aislante. WKK distribuye conectores de cobre y de latón. El material aislante está hecho de PVC, nailon o poliolefina.

La selección del material del conector adecuado depende de las aplicaciones específicas. Por ejemplo, el cobre es mejor conductor eléctrico que el latón. Por el contrario, el latón resiste mejor la corrosión que el cobre.

Opciones de aislamiento

Los terminales redondos con aislante de PVC son los más comunes y protegen contra los cortocircuitos. Los conectores de cobre con PVC se contraen una vez para conseguir la conexión a un cable.

La opción de aislante de nailon se contrae una vez alrededor del cable y se aísla el cable una sola vez. Esto consigue una mayor fuerza de tensión del terminal redondo. Esta variante es ideal para aplicaciones industriales pesadas, porque la contracción aporta una protección adicional.

La variante de aislante de poliolefina utiliza plástico y pegamento, lo que aísla la conexión. Después de la contracción o soldado de la conexión, se utiliza una pistola de calor para contraer el aislante alrededor del cable. El pegamento consigue un aislamiento resistente al agua y a la humedad. Este método es ideal para aplicaciones donde el polvo y la humedad pueden poner en peligro la conexión.

Colores y medidasn

El surtido de WKK consiste en tres colores que corresponden con diferentes medidas. Los colores también se utilizan en los alicates. WKK distribuye terminales redondos en los siguientes colores:

• Rojo: cable de 0,5 ~ 1,5 mm2, AWG 22 ~ 16
• Azul: cable de 1,5 ~ 2,5 mm2, AWG 16 ~ 14
• Amarillo: cable de 4,0 ~ 6,0 mm2, AWG 12 ~ 10



Accesorios prácticos

Además del producto principal, WKK también distribuye diferentes accesorios útiles. Se trata de alicates para terminales redondos y terminales redondos surtidos. Además, también vendemos terminales de derivación y soportes para fusibles.

Tipos y aplicaciones destacadas

Los tipos de terminal redondo más solicitados son: terminales redondos de anillo (ojo), de horquilla y de pasador. A continuación, le indicamos las aplicaciones más comunes para cada uno de estos tipos:

Los terminales redondos de anillo y de horquilla se utilizan a menudo con un tornillo. Se trata, por ejemplo, de una conexión a batería. Los terminales redondos de anillo se utilizan a menudo en la automoción y son ideales para la conexión de relés mecánicos o para conectar interruptores magnéticos a los motores o a otros circuitos del vehículo. Un terminal redondo de horquilla es ideal para aplicaciones donde el anillo no cabe alrededor del tornillo por existir algún obstáculo. Los terminales redondos de pasador se utilizan para aplicaciones con una conexión de enchufe.

Montaje de terminales redondos con alicatesg

Con la ayuda de unos alicates para terminal redondo el terminal redondo se contrae alrededor del cable. El montaje de un terminal redondo aislado consiste en las siguientes fases:

• Comenzar pelando el cable. Pelar alrededor de 7 mm. Utilizar para ello un buen cortador de cable. Hacerlo con cuidado para no dañar los hilos o el cable. No girar los hilos al descubierto dado que esto puede dañar la fiabilidad de la conexión
• Fijar el terminal redondo. Asegurarse de introducir todos los hilos hasta el final de la funda
• Una vez colocado el terminal redondo sobre el cable, utilizando unos alicates se puede finalizar la fijación. Los alicates dejan de presionar cuando la contracción es suficiente
• Controlar que el terminal redondo está bien conectado alrededor de todo el cable
• ¡Listo! Ahora ya puede conectar el resultado al aparato previstoat



Atención: antes de empezar a montar un terminal redondo es importante verificar que todos los componentes están limpios. Puede limpiar los conductores con un cepillo. Asegúrese de que no quedan restos de metal sobre el conductor. Esto podría provocar corrosión por contacto.

Soldar terminales redondos (montaje sin alicates)

Una segunda opción para montar el terminal redondo es con soldadura. La soldadura funciona de la siguiente forma:

• Pelar alrededor de 7 mm. Utilizar un buen cortador de cable y no girar los hilos al descubierto
• Retirar después la funda de PVC del terminal redondo. Deslizar la funda alrededor del cable para poderla situar después en el lugar adecuado
• Fijar el terminal hueco a la parte pelada del cable. Utilizar unos alicates normales para cortar la unión en el lugar adecuado. Verificar que no se corta demasiado, porque si no, la funda de PVC no cerrará bien
• Después, dejar reposar la conexión sobre un soldador caliente un breve período para que se caliente. Aplicar un poco de soldado al conectar y los hilos de cable, para que se pueda fundir completamente. Retirar el conector a tiempo para evitar bultos de soldado
• Una vez que se haya enfriado, deslizar la funda de PVC al sitio correcto
• ¡Listo! Ahora ya puede conectar el resultado a la aplicación prevista



La selección de una técnica de montaje depende sobre todo de su propia preferencia. Algunos profesionales prefieren trabajar con unos alicates de contracción. Otros prefieren la soldadura. El método con alicates es preferido cuando el tiempo y la cantidad son factores relevantes. Al soldar, la calidad depende de la habilidad personal.
